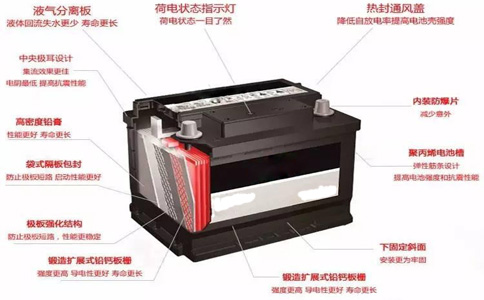

電池產(chǎn)品常規(guī)使用，會(huì)有一定的行業(yè)壽命標(biāo)準(zhǔn)，但如果用戶(hù)學(xué)會(huì)新型電瓶保養(yǎng)方法，同時(shí)堅(jiān)持按步驟執(zhí)行，電池使用壽命會(huì)更長(zhǎng)更高效的。下面是電瓶保養(yǎng)方法：

1、干式充電電瓶

在干式電瓶加入電解液后會(huì)立刻放電。在加充電解液前必須邋掉充添塞之膠帶，然后把電解液加到正常液面，使用比重1.240（20℃）稀硫酸或隨附的液體作為電解液。電解液添加后絕不可將膠帶在貼回沖添塞上。

2、電瓶放電

放電電壓如下：必須確電電池最終電壓不能低于下列規(guī)范

當(dāng)放電約10小時(shí)時(shí)，電流為每單元80伏。

當(dāng)放電約1小時(shí)時(shí)，電流為每電池60伏。

當(dāng)放電電流較高時(shí)，每個(gè)電池1.00伏。

3、未充電的干電瓶的初始充電。

（1）添加電解液時(shí)用純稀硫酸液，比重1.22溫度35℃以下。

（2）加入稀硫酸液后需靜放3到10小時(shí)及溫度降到35C后方可開(kāi)始充電。假若電解液面不夠必需加入補(bǔ)充到最低液面高度。

（3）使用規(guī)定的最初充電電流充電。充電時(shí)溫度超過(guò)45C時(shí)要停止充電或減少充電電流充電以防止溫度上升。使用1/2充電電流充電時(shí)要延長(zhǎng)充電時(shí)間。

（4）連續(xù)充電一直到充電完成。電池會(huì)產(chǎn)生大量瓦斯氣體及電池電壓會(huì)上升到最大，電解液比重會(huì)上升到規(guī)定值即連續(xù)充電時(shí)小時(shí)不再上升。工廠生產(chǎn)電池后之儲(chǔ)存時(shí)間長(zhǎng)短絕電于充電時(shí)間之長(zhǎng)短。一般充電時(shí)間范圍在50-80小時(shí)。

（5）充電之最后階段調(diào)整電解液比重到1.240+-0.005（溫度20℃）。電解液比重參考第五段說(shuō)明。

4、電瓶的充電方法

經(jīng)放電后之電池應(yīng)盡可能及早充電。

A.正常充電

aa.恒流充電

bb.兩段式充電

充電電流最多大于正常充電電流2~3倍充電。無(wú)論如何充電電流永遠(yuǎn)要低于最后

充電電流。此方式在開(kāi)始充電時(shí)可使用較平時(shí)充電較大之電流充電。依照下列方法可減少正常充電電流及時(shí)間：

（a）當(dāng)每個(gè)電池的電壓高于2.4V時(shí)；

（b）當(dāng)電解液溫度被認(rèn)為高于45℃；

cc.恒壓充電

在充電初期加入電阻后充電電流不得超過(guò)規(guī)定最大充電電流，保持每個(gè)電池直

流電壓在2.6~2.8V。用此方式充電可考慮在充電初期使用較大之電流充電。在充電終了時(shí)充電電流會(huì)自動(dòng)降低，依據(jù)d項(xiàng)來(lái)決定充電完成時(shí)間。

dd.恒流恒壓充電

ee.充電停止時(shí)間

（a）達(dá)到額定放電時(shí)間之110~125%安培小時(shí)，如已知放電安培小時(shí)。

（b）最終電壓顯示最大值并且停留一小時(shí)沒(méi)有變動(dòng)。

（c）當(dāng)電解液比重不再上升并且維持一小時(shí)以上。

B.浮流充電

每個(gè)電池電壓2.18V。

bb.當(dāng)長(zhǎng)時(shí)間低于2.18V時(shí)表示比重逐漸減少處于需要充電狀況，相反地電壓太高則表示過(guò)度充電電池壽命會(huì)減少。

C.均壓充電

即使是儲(chǔ)存電池再正常情況下也要每三個(gè)月均壓充電一次。電池充電不可忽略

使用之電池在長(zhǎng)時(shí)間等待充電情況下或是延遲充電之時(shí)間。

使用恒流充電在可能情況下使用1/2正常充電電流充電。每間格30分鐘測(cè)量一次直到三次量取電池電壓及比重均維持恒值不變?yōu)橹埂?/p>

cc.恒壓充電以每個(gè)電池電壓2.4V為準(zhǔn)，連續(xù)充電8小時(shí)。

5、怎么給電瓶添加蒸餾水

均壓充電前加添蒸餾水到規(guī)定高度，充電中電解分解及自然蒸發(fā)會(huì)使電解液減少。除非是電解液溢出否則不需要添加稀硫酸。

6、調(diào)整比重

電解液比重相差太大就必須調(diào)整比重。在充電未完成前切勿使用稀硫酸調(diào)整比重。

如果比重太低使用均壓充電使其比重恢復(fù)。如比重沒(méi)有上升再使用1.40~1.45比重之稀硫酸來(lái)調(diào)整。

有兩種情況下每Liter 電解液需要加入5cc蒸餾水或稀硫酸，使每一個(gè)電池比重不相差0.001。充電最后階段之調(diào)整在經(jīng)過(guò)添加后必須連續(xù)充電使其攪拌與充份混合。

在溫度20℃時(shí)測(cè)量比重。使用下列公式換算20℃時(shí)之比重：

S20=St+0.0007（t-20）

S20----20℃時(shí)電解液比重

St----℃t下電解質(zhì)比重

t---測(cè)量時(shí)電解液溫度（攝氏度）

7、電瓶使用的每日注意事項(xiàng)

a.保持各接點(diǎn)及房間干躁及清潔。

b.剛完成充電后不可有裸火靠近，電池會(huì)產(chǎn)生會(huì)爆炸之氫氣引起爆炸。

c.保持電瓶充電及放電記錄。

d.即使電池沒(méi)有使用必須確但依照均壓充電之規(guī)定最少每月充電一次。

e.未使用之電池勿儲(chǔ)存于陽(yáng)光及雨水下。

f.每年檢查及上緊接頭螺絲及螺帽一次。

g.使用濕布擦除溢流之稀硫酸或蒸餾水并且在鉛部份涂上凡士林。

8、使用濕布沾溫水清潔電瓶容器上之灰塵，絕不可使用濕布沾火油擦拭。更不可使用有機(jī)溶液如汽油、苯及松香水。

9、儲(chǔ)存之電瓶必須依照SOLAS相關(guān)規(guī)定每六各越做容量測(cè)試。
